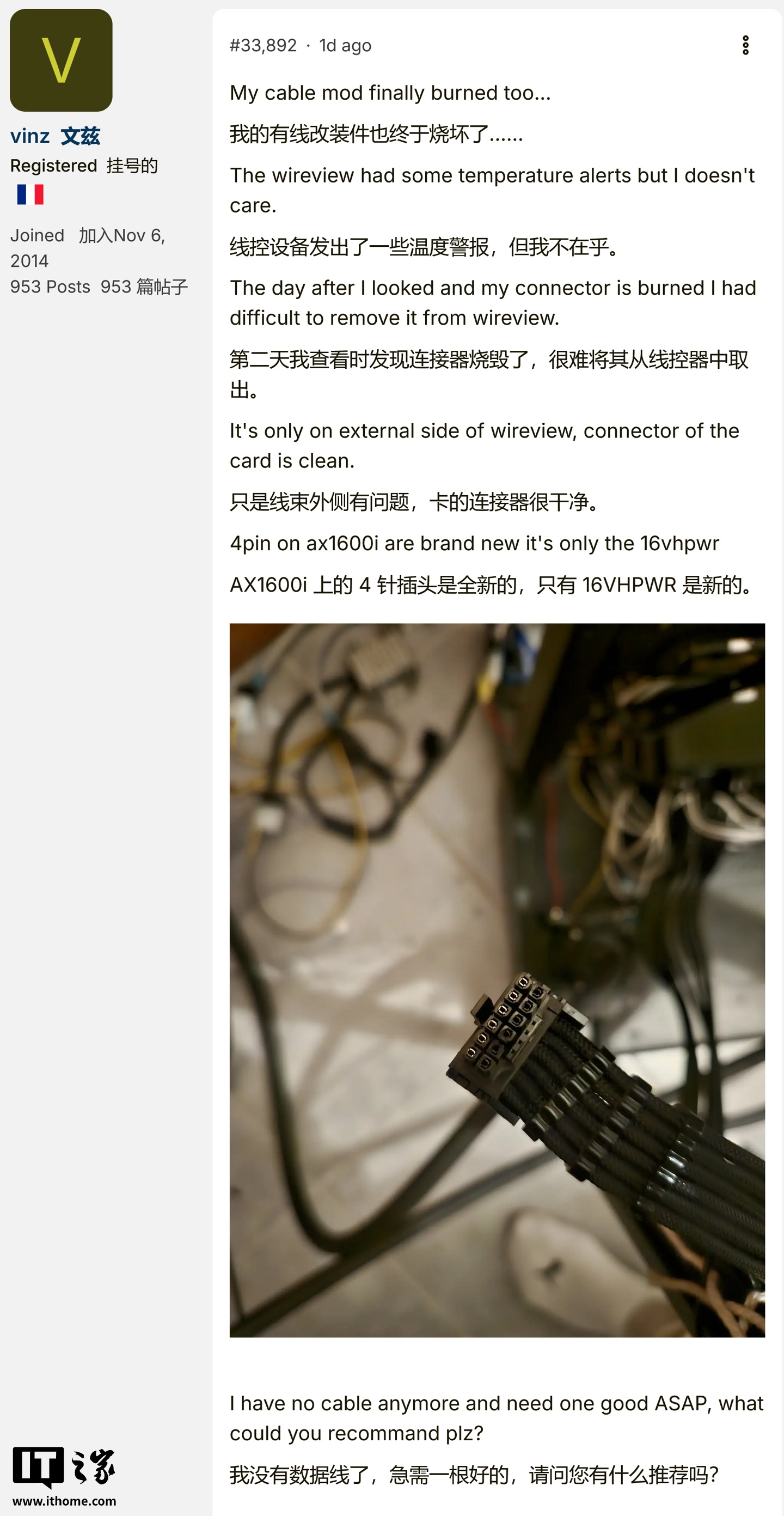

玩家群体近日流传一起针对ROG RTX5090显卡的硬改案例，涉事者通过强制刷入1000W功耗BiOS，并在系统持续弹出功耗与温度警报的情况下仍强行运行，最终导致显卡外接供电接口发生熔毁。该操作绕过多数安全保护机制，使GPU与供电模块长期在远超设计阈值的功率下工作，金属接触面因过热产生熔融变形，连带影响周边线缆与插座的稳定性。事件凸显硬改高阶显卡在缺乏专业温控与电流监测时潜藏的高风险，一旦关键部位过热损毁，不仅硬件报废还可能引发连带安全隐患。
ROG RTX5090原厂设定已针对性能与功耗作出平衡，供电接口与散热方案均围绕官方上限进行调校，可在极限负载下维持相对安全的运行状态。硬改者将BIOS改写至1000W目标值，实质让整卡进入无约束供电模式，持续高功耗运行令MOS区与电感组件迅速升温，热量无法通过既有散热结构及时导出，致使接口处焊点与插针承受异常热膨胀应力。多数显卡在侦测到此类异常时会触发保护性降频或断电，但该案例中警报被人为忽略，导致系统在故障累积过程中失去最后一道防线，最终出现不可逆的物理损伤。
这起玩家硬改ROG RTX5090显卡刷入1000W BIOS并致接口熔毁的事件，为热衷极限调试的用户敲响警钟。在缺乏完善散热改造与实时监控的条件下，强行拉高功耗上限不仅破坏厂商预设的安全冗余，更易在短时间内造成核心部件与接口的物理失效。对于追求性能的DIY爱好者而言，尊重硬件设计边界与合理运用超频工具，才是兼顾体验与安全的可行路径，盲目追求账面参数往往伴随高昂代价。
